면취기
댓글수0
추천수0
조회수2977
6

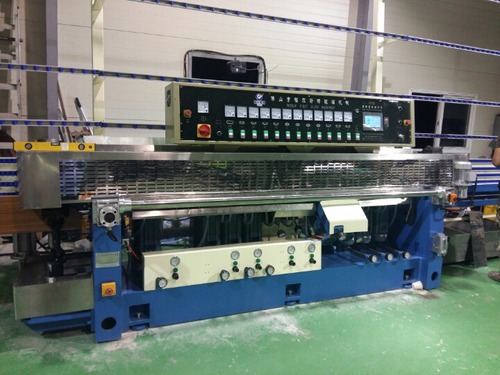

유리직선 각면기(EDGE GRINDING M/C)입니다.
<최고 품질의 수직 각면기를 소개합니다.>
하나하이테크 F Series (F252E/262E/272E)
유리 SIZE 30×30mm ~ 3000×3000mm
유리 두께 3~30mm
유리 최대중량 2000kg
작업 속도 0~6m/min
총 전기용량 24kw
작업 높이 900mm
기계 규격 7500×1500×2700mm
기계 총 중량 5,500kg
1. 3~30mm 두께까지의 유리를 각면가공할 수 있으며 유리크기는 최소 30 X 30mm입니다.
2. 유리두께는 PLC로 작동하기 때문에 정밀도가 뛰어나고 조작하기가 매우 쉽습니다.
3. 몸체 구성은 주물로 되어있기 때문에 변형을 극소화하고 기계진동과 정밀도를 크게 향상시킴.
4. 모터는 특수하게 코일과 스핀들을 연마 열처리하여 분리, 조립되므로써 베아링 수명이 향상되고 진동이 없습니다.
5. 컨베어는 특수한 구름 베어링으로 되어있어 강제 마찰식보다 부하가 적고 수명이 반영구적이다.
6. 컨베어 가이드 마모를 방지하기 위해 자동 중앙식 급유장치가 장착되어 있습니다.
7. 포리싱(광) 휠은 PLC로 방식으로 센서가 자동으로 유리를 감지하면 휠이 자동작동되므로 수동조절이 필요 없고 작업이 용이합니다.
8. 애리스(이도면) 휠은 유리두께의 차이에 따라 자동으로 조절됩니다.
9. 선진화된 기계적 모델을 작고 견고하게 제작하였습니다.
10. 설치가동중인 업체 : 김포 한덕강화유리, 음성 휴코텍, 부산 미미금속유리
본 제품은 고객의 주문사양이나 제품 향상을 위하여 변경될 수 있습니다.
Glass size 30×30mm
~ 3000×3000mm
Glass thickness 3~30mm
Glass weight 2000kg
A working speed 0~4.2m/min
power consumption 22kw
A working height 900mm
Machine size 7500×1100×2700mm
Machine weight 5,000kg
1. Be able to grind the edge on from 3~30mm thick glass and minimum glass size for working is 30×30mm.
2. The outstanding precision of glass and easy use to manipulate the thickness of glass which are regulated by P.L.C
3. Minimize the modification and vibration of machine and improve accuracy at the same time because the body of machine are made of a casting
4. Increased the life span of bearing and almost no vibration of motor by grinding and treating spindle and related parts with heat.
5. Conveyors with special bearing are semi-permanent.
6. Automatic central lubrication device set up to prevent wear of conveyor guide.
7. Easy to work without adjustment of polishing wheel because PLC senses the movement of glass and allows polishing wheel to attach automatically to glass in transit.
8. Automatic adjustment of arris wheel in accordance with the difference of glass thickness.
9. Making the machine smaller and stronger with advanced mechanical techniques.
The goods can be changed for a order of the customer or goods enhance.
관리자 2009.09.24
하나하이테크 F Series (F252E/262E/272E)
유리 SIZE 30×30mm ~ 3000×3000mm
유리 두께 3~30mm
유리 최대중량 2000kg
작업 속도 0~6m/min
총 전기용량 24kw
작업 높이 900mm
기계 규격 7500×1500×2700mm
기계 총 중량 5,500kg
1. 3~30mm 두께까지의 유리를 각면가공할 수 있으며 유리크기는 최소 30 X 30mm입니다.
2. 유리두께는 PLC로 작동하기 때문에 정밀도가 뛰어나고 조작하기가 매우 쉽습니다.
3. 몸체 구성은 주물로 되어있기 때문에 변형을 극소화하고 기계진동과 정밀도를 크게 향상시킴.
4. 모터는 특수하게 코일과 스핀들을 연마 열처리하여 분리, 조립되므로써 베아링 수명이 향상되고 진동이 없습니다.
5. 컨베어는 특수한 구름 베어링으로 되어있어 강제 마찰식보다 부하가 적고 수명이 반영구적이다.
6. 컨베어 가이드 마모를 방지하기 위해 자동 중앙식 급유장치가 장착되어 있습니다.
7. 포리싱(광) 휠은 PLC로 방식으로 센서가 자동으로 유리를 감지하면 휠이 자동작동되므로 수동조절이 필요 없고 작업이 용이합니다.
8. 애리스(이도면) 휠은 유리두께의 차이에 따라 자동으로 조절됩니다.
9. 선진화된 기계적 모델을 작고 견고하게 제작하였습니다.
10. 설치가동중인 업체 : 김포 한덕강화유리, 음성 휴코텍, 부산 미미금속유리
본 제품은 고객의 주문사양이나 제품 향상을 위하여 변경될 수 있습니다.
Glass size 30×30mm
~ 3000×3000mm
Glass thickness 3~30mm
Glass weight 2000kg
A working speed 0~4.2m/min
power consumption 22kw
A working height 900mm
Machine size 7500×1100×2700mm
Machine weight 5,000kg
1. Be able to grind the edge on from 3~30mm thick glass and minimum glass size for working is 30×30mm.
2. The outstanding precision of glass and easy use to manipulate the thickness of glass which are regulated by P.L.C
3. Minimize the modification and vibration of machine and improve accuracy at the same time because the body of machine are made of a casting
4. Increased the life span of bearing and almost no vibration of motor by grinding and treating spindle and related parts with heat.
5. Conveyors with special bearing are semi-permanent.
6. Automatic central lubrication device set up to prevent wear of conveyor guide.
7. Easy to work without adjustment of polishing wheel because PLC senses the movement of glass and allows polishing wheel to attach automatically to glass in transit.
8. Automatic adjustment of arris wheel in accordance with the difference of glass thickness.
9. Making the machine smaller and stronger with advanced mechanical techniques.
The goods can be changed for a order of the customer or goods enhance.
관리자 2009.09.24
5

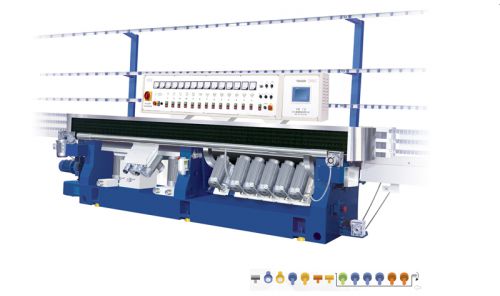

각도 조절 Q면 각면기
중국내 최고 품질의 Q면 각면기입니다.(세계 유일의 제품: 20-70도 각도조절)Foshan First Glass Machinary사 제품.FDM6053 // FDM7075
유리 SIZE 50×50mm
~ 3000×3000mm
유리 두께 3~30mm
각도조절 20-70도
최대가공폭 3,000mm
유리 최대중량 2000kg
작업 속도 0~10m/min
총 전기용량 35.4kw
작업 높이 900mm
기계 size 8,900×1,400×2750mm
기계 총 중량 8,000kg
1. 3~30mm 두께까지의 유리를 각면으로 면을 가공할 수 있으며 유리크기는 최소 50 X 50mm이다.
2. 유리두께는 PLC로 작동하기 때문에 정밀도가 뛰어나고 조작하기가 매우 쉽다.
3. 몸체 구성은 주물로 되어있기 때문에 변형을 극소화하고 기계진동과 정밀도를 크게 향상시킴.
4. 모터는 특수하게 코일뭉치와 스핀들을 연마 열처리하여 분리, 조립되므로써 베아링 수명이 향상되고 진동이 없다.
5. 컨베어는 특수한 구름 베어링으로 되어있어 강제 마찰식보다 부하가 적고 수명이 반영구적이다.
6. 컨베어 가이드 마모를 방지하기 위해 자동 중앙식 급유장치가 되어 있다.
7. 포리싱(광) 휠은 PLC로 방식으로 Sensor가 자동으로 유리를 감지하면 휠이 유리에 밀착되므로 수동 조절이 필요 없고 작업이 용이하다.
8. 애리스(이도면) 휠은 유리두께의 차이에 따라 자동으로 조절되어 진다.
9. 선진화된 기계적 모델을 작고 견고하게 제작하였다.
본 제품은 고객의 주문사양이나 제품 향상을 위하여 변경될 수 있습니다.
Glass size 60×60mm
~ 3000×3000mm
Glass thickness 3~30mm
Glass weight 2000kg
A working speed 0~6m/min
power consumption 30.25kw
A working height 900mm
Machine size 8,300×1,400×2600mm
Machine weight 6,800kg
1. Be able to grind the edge on from 3~30mm thick glass and minimum glass size for working is 60×60mm.
2. The outstanding precision of glass and easy use to manipulate the thickness of glass which are regulated by P.L.C
3. Minimize the modification and vibration of machine and improve accuracy at the same time because the body of machine are made of a casting
4. Increased the life span of bearing and almost no vibration of motor by grinding and treating spindle and related parts with heat.
5. Conveyors with special bearing are semi-permanent.
6. Automatic central lubrication device set up to prevent wear of conveyor guide.
7. Easy to work without adjustment of polishing wheel because PLC senses the movement of glass and allows polishing wheel to attach automatically to glass in transit.
8. Automatic adjustment of arris wheel in accordance with the difference of glass thickness.
9. Making the machine smaller and stronger with advanced mechanical techniques.
관리자 2010.09.24
중국내 최고 품질의 Q면 각면기입니다.(세계 유일의 제품: 20-70도 각도조절)Foshan First Glass Machinary사 제품.FDM6053 // FDM7075
유리 SIZE 50×50mm
~ 3000×3000mm
유리 두께 3~30mm
각도조절 20-70도
최대가공폭 3,000mm
유리 최대중량 2000kg
작업 속도 0~10m/min
총 전기용량 35.4kw
작업 높이 900mm
기계 size 8,900×1,400×2750mm
기계 총 중량 8,000kg
1. 3~30mm 두께까지의 유리를 각면으로 면을 가공할 수 있으며 유리크기는 최소 50 X 50mm이다.
2. 유리두께는 PLC로 작동하기 때문에 정밀도가 뛰어나고 조작하기가 매우 쉽다.
3. 몸체 구성은 주물로 되어있기 때문에 변형을 극소화하고 기계진동과 정밀도를 크게 향상시킴.
4. 모터는 특수하게 코일뭉치와 스핀들을 연마 열처리하여 분리, 조립되므로써 베아링 수명이 향상되고 진동이 없다.
5. 컨베어는 특수한 구름 베어링으로 되어있어 강제 마찰식보다 부하가 적고 수명이 반영구적이다.
6. 컨베어 가이드 마모를 방지하기 위해 자동 중앙식 급유장치가 되어 있다.
7. 포리싱(광) 휠은 PLC로 방식으로 Sensor가 자동으로 유리를 감지하면 휠이 유리에 밀착되므로 수동 조절이 필요 없고 작업이 용이하다.
8. 애리스(이도면) 휠은 유리두께의 차이에 따라 자동으로 조절되어 진다.
9. 선진화된 기계적 모델을 작고 견고하게 제작하였다.
본 제품은 고객의 주문사양이나 제품 향상을 위하여 변경될 수 있습니다.
Glass size 60×60mm
~ 3000×3000mm
Glass thickness 3~30mm
Glass weight 2000kg
A working speed 0~6m/min
power consumption 30.25kw
A working height 900mm
Machine size 8,300×1,400×2600mm
Machine weight 6,800kg
1. Be able to grind the edge on from 3~30mm thick glass and minimum glass size for working is 60×60mm.
2. The outstanding precision of glass and easy use to manipulate the thickness of glass which are regulated by P.L.C
3. Minimize the modification and vibration of machine and improve accuracy at the same time because the body of machine are made of a casting
4. Increased the life span of bearing and almost no vibration of motor by grinding and treating spindle and related parts with heat.
5. Conveyors with special bearing are semi-permanent.
6. Automatic central lubrication device set up to prevent wear of conveyor guide.
7. Easy to work without adjustment of polishing wheel because PLC senses the movement of glass and allows polishing wheel to attach automatically to glass in transit.
8. Automatic adjustment of arris wheel in accordance with the difference of glass thickness.
9. Making the machine smaller and stronger with advanced mechanical techniques.
관리자 2010.09.24
4

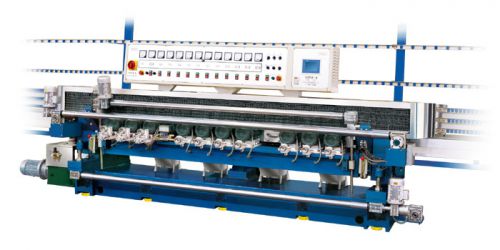

최고품질 면취기(BEVELLING M/C)입니다.
중국 최고의 Foshan First Glass Machinary 사의 제품입니다. F371B/471B/381B(Bevel면취기)
1. 기계의 몸체(FRAME)는 전체 주물구조로 되어있다.
2. 앞, 뒤 컨베어 베어링과 정밀가공후 열처리 연마된 레일구조로 되었다.
3. 유리이송용 컨베어 구조는 특수 알미늄 합금 다이캐스팅으로 제작된 캐터필러 트랙형식이며 베어링 굴름방식이다.
4. 작은 조각유리 가공할 때는 앞 콘베어 패드가 상하로 움직이며 유리를 잡아주는 기능이 있다.
5. 뒤 컨베어 패드를 자동으로 세척하는 세척장치가 있다.
6. 자동 급유장치가 있어 작동부분에 자동으로 급유가 된다.
7. 출구컨베어에 부착한 유리세척기는 구매자의 별도주문에 의하여 제작한다.
8. 기계의 전기시스템은 PLC방법이며 독자적으로 개발한 프로그램이다.
기계 총 중량 7,400kg
기계 size 8250×1510×2750mm
작업 높이 900mm
작업 속도 0~10m/min
총 전기용량 28.82kw
유리 두께 3~19mm
최대 면취 폭 60mm
최소유리 size 20mm*20mm
1. This machine's frame is constructed out of cast iron.
2. The front and rear conveyer bearing friction rails have underwent precision manufacturing process and heat treatment.
3. The glass transportation conveyer system is a caterpillar track type with roller bearings made from special die cast aluminum alloy.
4. When small pieces of glass are being processed, the front conveyer pad can be vertically move, and the machine also performs glass-grasping function.
5. The unit is also available with an automatic front and rear conveyer pad glass washing system.
6. The unit can also be equipped with an automatic oiling mechanism.
7. A glass washer attached to out-conveyor can be available as per customer's special order.
8. The unit utilizes P.L.C electrical control system, which has been developed exclusively.
관리자 2009.09.24
중국 최고의 Foshan First Glass Machinary 사의 제품입니다. F371B/471B/381B(Bevel면취기)
1. 기계의 몸체(FRAME)는 전체 주물구조로 되어있다.
2. 앞, 뒤 컨베어 베어링과 정밀가공후 열처리 연마된 레일구조로 되었다.
3. 유리이송용 컨베어 구조는 특수 알미늄 합금 다이캐스팅으로 제작된 캐터필러 트랙형식이며 베어링 굴름방식이다.
4. 작은 조각유리 가공할 때는 앞 콘베어 패드가 상하로 움직이며 유리를 잡아주는 기능이 있다.
5. 뒤 컨베어 패드를 자동으로 세척하는 세척장치가 있다.
6. 자동 급유장치가 있어 작동부분에 자동으로 급유가 된다.
7. 출구컨베어에 부착한 유리세척기는 구매자의 별도주문에 의하여 제작한다.
8. 기계의 전기시스템은 PLC방법이며 독자적으로 개발한 프로그램이다.
기계 총 중량 7,400kg
기계 size 8250×1510×2750mm
작업 높이 900mm
작업 속도 0~10m/min
총 전기용량 28.82kw
유리 두께 3~19mm
최대 면취 폭 60mm
최소유리 size 20mm*20mm
1. This machine's frame is constructed out of cast iron.
2. The front and rear conveyer bearing friction rails have underwent precision manufacturing process and heat treatment.
3. The glass transportation conveyer system is a caterpillar track type with roller bearings made from special die cast aluminum alloy.
4. When small pieces of glass are being processed, the front conveyer pad can be vertically move, and the machine also performs glass-grasping function.
5. The unit is also available with an automatic front and rear conveyer pad glass washing system.
6. The unit can also be equipped with an automatic oiling mechanism.
7. A glass washer attached to out-conveyor can be available as per customer's special order.
8. The unit utilizes P.L.C electrical control system, which has been developed exclusively.
관리자 2009.09.24
3
천공기

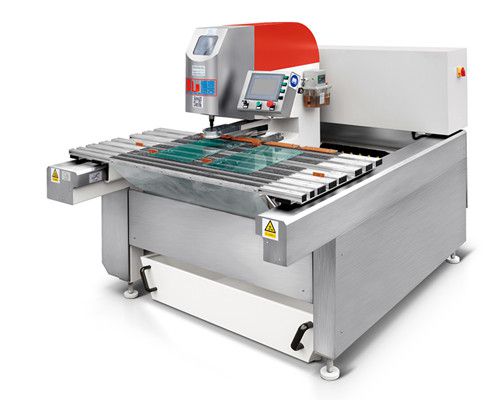

고성능 수평천공기
프로그램으로 일괄 가공하는 CNC천공기입니다. 귀사의 요구에 100% 만족시켜드립니다.
<기계사양>
Effective moving range X axis 0—800 [mm] Y axis 0—500 [mm] The movement precision (the error range of diagonal is ±0.5mm, the glass edge straightness is ±0.05mm) X axis ±0.2 [mm] Y axis ±0.2 [mm] The aluminum alloy of table can be adjustable manually according to the hole position. Glass thickness 4-12 [mm] Drilling Diameter Φ6 – φ50 [mm] The processing efficiency for T6mm glass φ 10 mm (data provided by customer) originaloriginaacceaaaccessorieaccessories ) ≤ 7 [ s ] φ 20 mm (data provided by customer) ≤ 15 [ s ] Qty for setting coordinates X axis-10 points Y axis-10 points Starting point coordinates Top left corner The speed of movement X axis 0 -- 250 mm / S Y axis 0 -- 250 mm / S Ball screw propulsion speed Z 1 / Z 2 axis 0 -- 3 mm / S Overall Size L X W X H 2000 X 1650 X1700 [mm] The height of the table 900 +/- 20 [mm]
관리자 2010.11.21
고성능 수평천공기
프로그램으로 일괄 가공하는 CNC천공기입니다. 귀사의 요구에 100% 만족시켜드립니다.
<기계사양>
Effective moving range X axis 0—800 [mm] Y axis 0—500 [mm] The movement precision (the error range of diagonal is ±0.5mm, the glass edge straightness is ±0.05mm) X axis ±0.2 [mm] Y axis ±0.2 [mm] The aluminum alloy of table can be adjustable manually according to the hole position. Glass thickness 4-12 [mm] Drilling Diameter Φ6 – φ50 [mm] The processing efficiency for T6mm glass φ 10 mm (data provided by customer) originaloriginaacceaaaccessorieaccessories ) ≤ 7 [ s ] φ 20 mm (data provided by customer) ≤ 15 [ s ] Qty for setting coordinates X axis-10 points Y axis-10 points Starting point coordinates Top left corner The speed of movement X axis 0 -- 250 mm / S Y axis 0 -- 250 mm / S Ball screw propulsion speed Z 1 / Z 2 axis 0 -- 3 mm / S Overall Size L X W X H 2000 X 1650 X1700 [mm] The height of the table 900 +/- 20 [mm]
관리자 2010.11.21
